Controladores PacDrive 3
Controladores PacDrive 3
Rendimiento escalable para máquinas industriales de alto rendimiento, los controladores de movimiento PacDrive LMC cubren una amplia gama de aplicaciones.
Compatibilidad total con el software
Los controladores de movimiento PacDrive LMC son una amplia familia de once controladores diferentes, con una potente CPU para aplicaciones que requieren de 0 a 130 ejes sincronizados (con una velocidad de actualización de red de 1 ms).
- Hasta 130 servoejes y hasta 255 ejes virtuales.
- Con múltiples buses de campo utilizados en paralelo con Sercos: CANopen, Profbus DP, etc.
Todos los controladores son compatibles con el software de programación SoMachine Motion, un software Logic Motion Runtime:
- Mismo tiempo de ejecución.
- Mismas bibliotecas.
- Misma herramienta de ingeniería.
- Mismas herramientas de diagnóstico.
- Mismo soporte para variadores, E/S, etc.
Se pueden programar hasta 4096 discos de levas electrónicos dinámicos para operar en paralelo y el programa puede conmutar entre ellos durante la operación. Todos los controladores cuentan con un PLC integrado (5 µs para instrucciones de 1000 bits).
Beneficios para usted y sus clientes
- Funciones de diagnóstico incluidas: osciloscopio de software integrado y registrador de mensajes.
- Rendimiento excepcional: potente motor de movimiento
- Conectividad: amplio soporte de buses de campo y protocolos de comunicación de TI
- Orientado al servicio: tarjeta de memoria para almacenar/transferir datos de programación y configuración
- Fácil mantenimiento: no requiere PC, pantalla de texto simple integrada en cinco idiomas para mensajes del sistema y diagnósticos
Comunicación basada en Ethernet con Sercos
Sercos es el bus de automatización preferido para PacDrive:
- Impulsar la comunicación
- Comunicación de E/S
- Comunicación segura y comunicación IP no en tiempo real
- Todo integrado en un solo cable
Principales beneficios de Sercos para PacDrive
- Universal: solución totalmente integrada basada en Ethernet para la comunicación de accionamiento, bus de campo y seguridad.
- Fiable: redundancia de medios para reducir la posibilidad de fallos.
- Potente: velocidad de actualización de red de 1 a 4 ms para 130 servoejes. Fluctuación inferior a 100 ns
- Económico: Sencillo, sin concentrador ni conmutadores, el cable Cat 5e suele ser suficiente
- Alta disponibilidad: Sercos admite todas las funciones de PacDrive para automatizar la configuración de servoaccionamientos/motores, incluida la asignación de direcciones de bus
- Neutral respecto a proveedores: Compatible con más de 50 fabricantes de controladores y 30 fabricantes de accionamientos
- Ecológico: El perfil energético de Sercos define las reglas para la creación de modos de energía estandarizados
Los sistemas modulares Schneider Electric Modicon TM5 (1) y Modicon TM7 (1) para Sercos ofrecen tecnología de E/S con protección IP 20 e IP 67. Existen versiones de comunicación segura de los módulos de seguridad TM5 y TM7, codificadas por colores para diferenciarlas claramente de la tecnología estándar. Los módulos de E/S estándar y seguros se pueden combinar.
Conectividad
Además del bus de automatización Sercos, los controladores de movimiento PacDrive LMC admiten los siguientes estándares de comunicación:
- Buses de campo:
– Profinet
– Profibus DP
– CAN
– EtherNet/IP
– EtherCat
– Modbus TCP - Protocolos IT:
– TCP/IP
– UDP/IP
– OPC UA
– FTP
– HTTP (visualización web integrada) - Comunicación serie:
– Interfaz USB/serie - También hay tarjetas de expansión opcionales disponibles para todos los controladores para implementar interfaces de bus de campo adicionales, como EtherNet/IP. Las interfaces USB y serie también son estándar en todos los controladores. Los controladores PacDrive LMC también cuentan con una interfaz Profibus DP (maestro y esclavo).

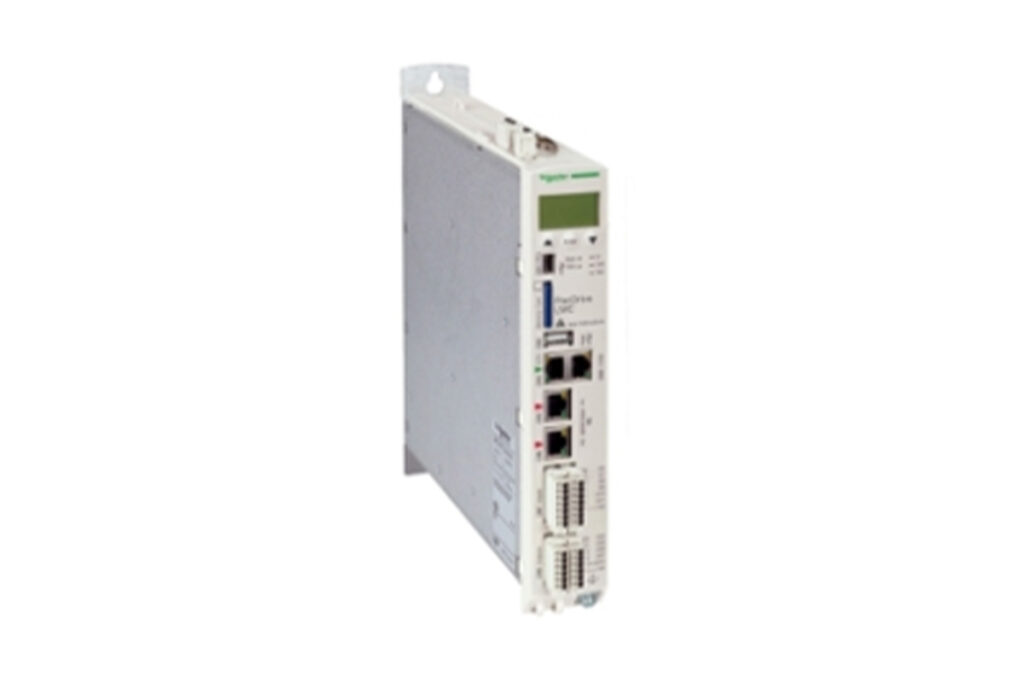

PacDrive 3 LMC Eco
Los controladores PacDrive 3 LMC proporcionan un rendimiento escalable para sincronizar hasta 16 ejes servo a una velocidad de actualización de red de 1 ms y hasta 255 ejes virtuales.

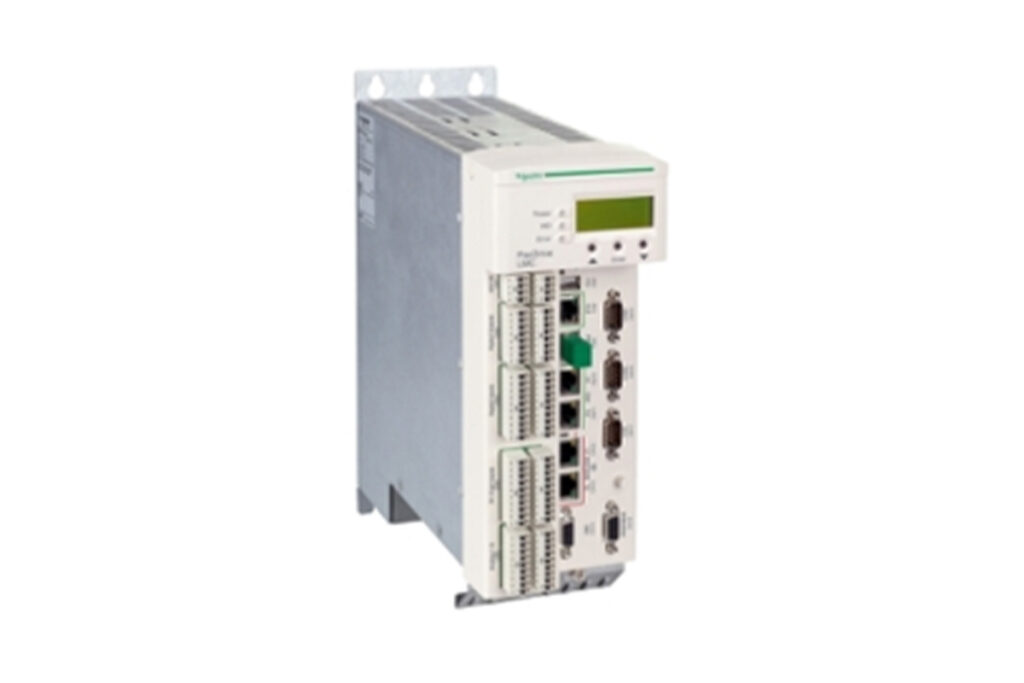

PacDrive 3 LMC Pro 2
Los controladores LMC Pro 2 proporcionan un rendimiento escalable para sincronizar hasta 130 ejes servo a una velocidad de actualización de red de 1 ms y hasta 255 ejes virtuales.
Otros controladores PacDrive 3
PacDrive 3 LMC300
Los controladores PacDrive3 LMC300 proporcionan un rendimiento escalable para sincronizar hasta 8 ejes servo a una velocidad de actualización de red de 1 ms y hasta 255 ejes virtuales.
PacDrive 3 LMC400
Los controladores PacDrive3 LMC400 proporcionan un rendimiento escalable para sincronizar hasta 16 ejes servo a una velocidad de actualización de red de 1 ms y hasta 255 ejes virtuales.
PacDrive 3 LMC600
Los controladores PacDrive3 LMC600 proporcionan un rendimiento escalable para sincronizar hasta 99 ejes servo a una velocidad de actualización de red de 1 ms y hasta 255 ejes virtuales.
