PacDrive 3 62 ILM y ILD
PacDrive 3 62 ILM y ILD
Interconexiones rápidas, cables híbridos para nivel de señal y potencia, configuración automática de red y funciones de diagnóstico.
Lexium 62 ILM integrated servo modules offer more than just compact drives. With their integrated drive electronics, Lexium 62 ILM servo modules take a flexible approach to cabling, with prefabricated hybrid cables and distribution boxes. The only elements remaining in the cabinet are the shared power supply for the Lexium 62 series and a connection module (CM), which is fully compatible with the Lexium 62 cabinet-based multiaxis servo system with the quick front connection. Together, the drive and network solution form a true plug-and-play solution. The range of available network topologies includes line, tree, and daisy chain, all topologies either alone or mixed.
Lexium 62 ILM integrated servo modules can be controlled with all PacDrive LMC Eco and Pro/Pro 2 series motion controllers via Sercos communication. All of the system’s main components are equipped with electronic nameplates that allow the controller to automatically detect and configure the drives.
Armarios de control más pequeños, menor esfuerzo de instalación, tiempos de cableado más cortos:
- Interconexiones rápidas y cables híbridos para señal y nivel de potencia
- Requiere hasta un 90 % menos de espacio en el armario de control en comparación con los variadores independientes
- Longitudes de cable un 70 % más cortas
- Requiere un 90 % menos de cableado en el armario de control
- Requiere un 50 % menos de instalación de cables en la máquina
- Configuración automática de red, funciones de diagnóstico
- Ideal para una amplia gama de máquinas
- Disponible en bridas de 70, 100 y 140 mm (2,756, 3,937 y 5,512 pulg.).
- Rango de par de retención: 1,1 a 12,5 Nm (0,811 a 9,219 ft·lbf).
- Par máximo: 3,5 a 55 Nm (2,581 a 40,565 ft·lbf).
- Opciones disponibles: retención integrada, ranura de chaveta y codificador multivuelta.
- Grado de protección del motor: IP54 con sello de eje adicional IP65 (unidad electrónica con clasificación IP65 de serie).
- Módulo opcional adicional para 8 entradas o salidas digitales.
- Accionamientos seguros con funcionalidad de seguridad avanzada.
- Entrada de seguridad habilitada por variador (según IEC 61508, EN/ISO13849-1) para cada eje de serie
- Módulo opcional para funciones de seguridad integradas STO, SS1, SS2, SOS, SLS, SDI, SMS
- Bloques de función de seguridad abiertos PLC disponibles para una fácil integración de software
- Los variadores de velocidad seguros pueden funcionar en configuraciones mixtas con variadores estándar

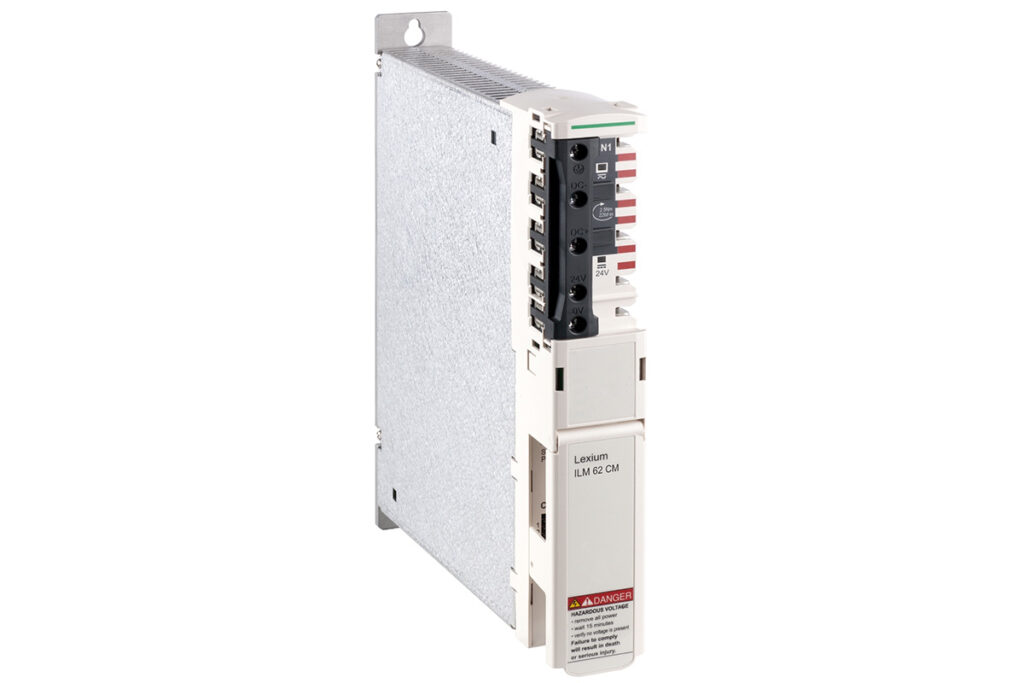

Módulo de conexión PacDrive 3 Lexium 62 ILM
El módulo de conexión Lexium 62 suministra al ILD Lexium 62 voltaje de CC desde el bus de CC a través de un cable híbrido.

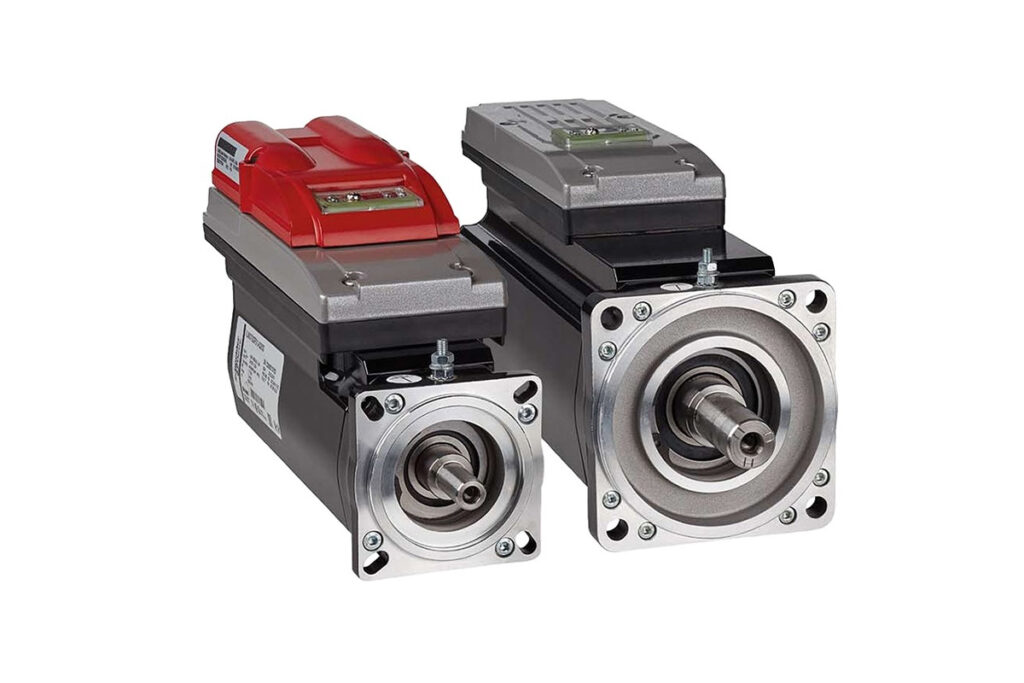

PacDrive 3 Lexium 62 ILM
Las unidades integradas Lexium 62 ILM utilizan un enfoque flexible para el cableado, que consta de cables híbridos preterminados y cajas de distribución Lexium 62 ILM.
Caja de distribución PacDrive 3 Lexium 62 ILM
La caja de distribución Lexium 62 es el enlace entre el módulo de conexión Lexium 62 y el ILD Lexium 62.

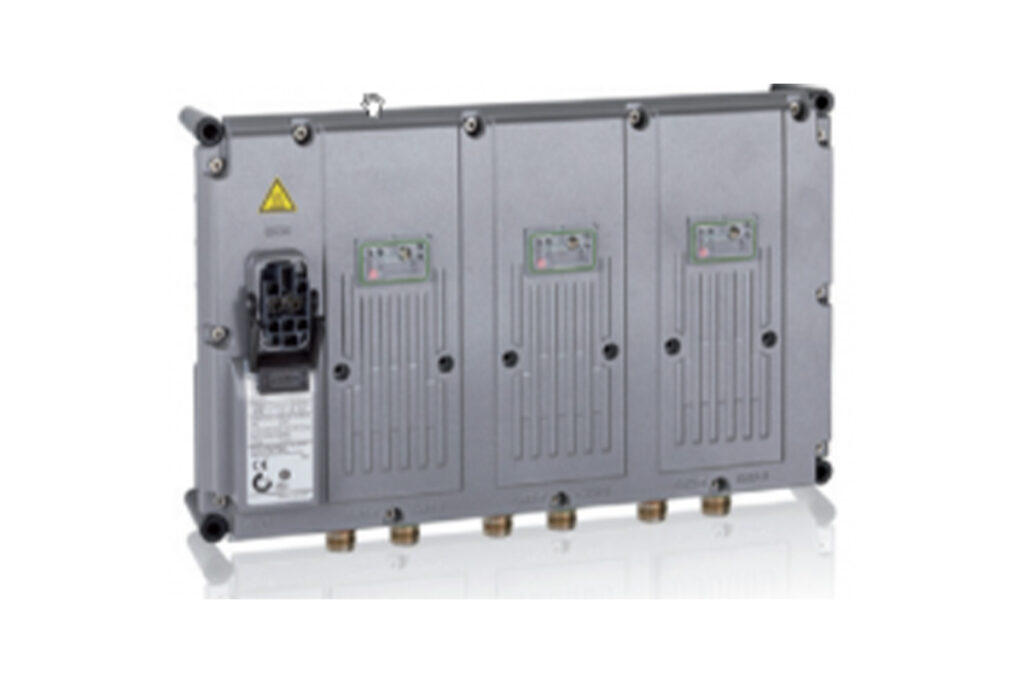

PacDrive 3 Lexium 62 ILD
Los servoaccionamientos independientes Lexium 62 ILD son parte de la solución servo de ejes múltiples Lexium 62.
